SML Трійник 88°

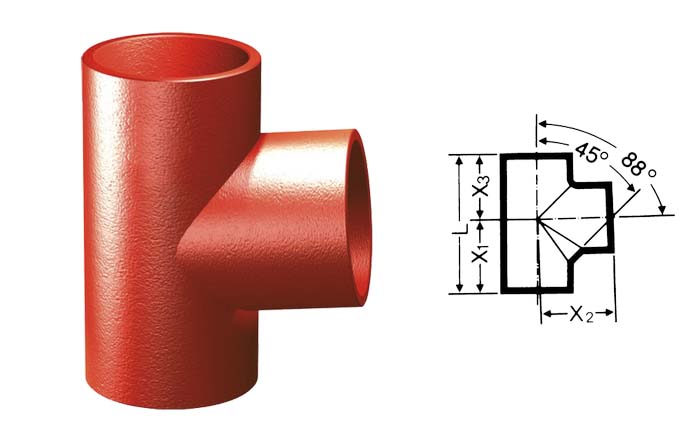

 Трійник 88° – безраструбний фітинг для монтажу трубопроводів під кутом 88 градусів.
Трійники виробляються згідно EN877 з чавуну методом лиття.

№ кг L X3 X2 X1 Діаметр, мм
SML DN 50 1,0 145 66 80 79 50×50
SML DN 80 1,4 160 75 90 85 80×50
SML DN 80 1,8 180 85 95 95 80×80
SML DN 100 2,1 170 76 105 94 100×50
SML DN 100 2,4 190 90 110 100 100×80
SML DN 100 2,7 220 105 115 115 100×100
SML DN 125 4,2 235 110 130 125 125×100
SML DN 125 5,0 260 123 135 137 125×125
SML DN 150 4,4 220 105 140 115 150×80
SML DN 150 4,9 245 115 145 130 150×100
SML DN 150 6,1 275 128 150 147 150×125
SML DN 150 6,8 300 142 155 158 150×150
SML DN 200 8,8 270 125 175 145 200×100

 Трійник чавунний використовується для організації безшумних SML каналізацій з високим класом пожежної безпеки. З його допомогою організовується відгалуження від основної частини системи. За рахунок цього досягається зміна напрямку рідини, що транспортується.

Деталь виготовляється з сірого чавуну з додаванням графіту. Зовні чавунний трійник являє собою конструкцію з трьома патрубними елементами.

Як правило, чавунний трійник SML застосовується в безнапірних мережах з тиском не більше 0,5 бар. Однак в деяких випадках його встановлюють в каналізації напірного типу, тиск в яких досягає 10 бар. Це можливо при наявності підсилюючих хомутів, які гарантують надійність з’єднання.

Трійники використовують для організації водовідведення в житлових будинках і приміщеннях громадського користування.

В ході виробничого процесу фітинг піддається обробці епоксидними смолами, що допомагають протистояти впливу агресивних чинників, таких як температурні перепади, підвищена вологість, розвиток корозії, виникнення осадових нашарувань.

Чавунні трійники SML стійкі до горіння, при контакті з вогнем вони не виділяють токсичних запахів і речовин.

Монтаж деталі в систему проводиться за допомогою сталевих хомутів з ущільнювальними вставками з EPDM гуми. При цьому з’єднання виходить абсолютно герметичним на стиках.
