Рекомендації по монтажу
Нарізка труб
Чавунні каналізаційні труби поставляються стандартними відрізками довжиною 3 м. Труби можна розрізати перед укладанням, відповідно до необхідних розмірів.
п. 8.5.5 стандарту DIN EN 1610 говорить: «Різка труб повинна проводитися за допомогою інструментів, схвалених виробником. Відріз повинен бути виконаний таким чином, щоб забезпечити подальше з’єднання». Для цієї мети існують, наприклад, труборізи або електропили для труб.

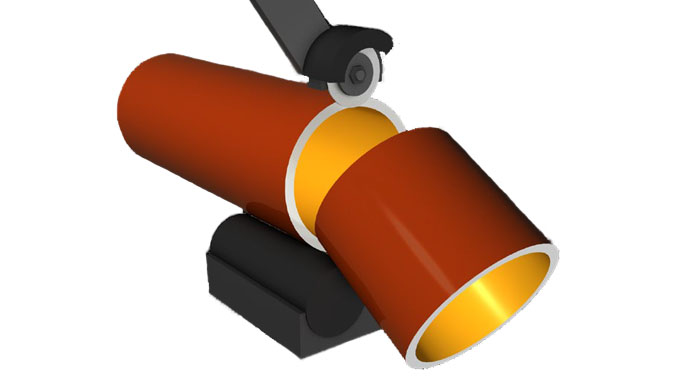

Різання труб слід робити за допомогою спеціального інструменту з роликами, які стабілізують трубу під час обертання.
Дуже важливо, щоб розріз відбувався під кутом 90°. Якщо цього кута не дотримати, система може протікати на стиках.
Краї відрізаної труби слід захистити епоксидним лаком перед монтажем для запобігання корозії.
З'єднання труб і фасонних частин
Стандарт DIN EN 12 056−1, 5.4.2, ч.5, розділ 6.2, а також стандарт DIN EN 752−2 передбачають герметичність стічних каналів і ліній як обов’язкова умова для роботи каналізаційних систем. Стандарт DIN EN 12 056 передбачає герметичність всередині будівель для запобігання витоку каналізаційних газів з системи.
Для цього використовуються різні види з’єднувачів, є широкий асортимент як одно- і двухвгвинтових з’єднувачів різної якості сталі, так і манжети для кріплення напірних систем.
Вимоги до прокладання та допустимих навантажень для з’єднувачів SML
Щодо каналізаційних систем, які можуть піддаватися впливу тиску понад 0,5 бар, в відповідності до стандарту DIN 1986−100, п. 6.1.3., слід врахувати особливі вимоги. Це, зокрема, стосується:
• систем в місцях акумуляції стоку
• ділянок перевантажень зливової каналізації всередині будівель
• систем під тиском
• стічних каналізацій, що проходять через кілька підземних поверхів, без інших можливостей відводу води
• систем каналізаційних підйомних пристроїв під тиском
Системи в місцях акумуляції стоків
Тиск, що виникає внаслідок акумуляції стоків в каналізаційній системі, може привести до роз’єднання з’єднувачів. У зв’язку з цим, при монтажу систем, розташованих нижче області акумуляції стоків, необхідно дотримуватися наступних правил:
Стоки з тиском до 0,5 бар: з’єднувачі Rapid діаметром від DN 100 до DN 150 не вимагають використання додаткових засобів.
З’єднувачі Rapid діаметром DN 200 повинні додатково зміцнюватися відповідними підсилюючими манжетами.
Стоки з тиском вище 0,5 бар: всі з’єднувачі слід додатково зміцнювати відповідними підсилюють манжетпми.
Каналізаційні системи, підключені до загально-зливної каналізації: всі з’єднувачі слід додатково зміцнювати відповідними підсилюють манжетами.
Безнапірні дощові колектори
Зливова каналізація, що проходить всередині будівель, повинна витримувати тиск, що виникає в разі засмічення.
У місцях деформації, зміни напрямку, а також збірні дощові колектори в нижній сфері і фасонні частини трубопроводу нижче рівня зворотного підпору — з’єднання необхідно посилити за допомогою відповідних підсилюють манжктів.
Напірні трубопроводи
Напірні трубопроводи можна виконувати з труб SML і фасонних деталей з з’єднувачами типу Rapid і Kombi-Kralle / Record-Kralle до DN 100. Максимальне навантаження тиском в обох випадках не повинне перевищувати 10 бар.
З'єднувальний хомут Rapid
Послідовність дій при монтажі системи з’єднувальними хомутами Rapid
Зібраний з’єднувач надіньте на край труби чи на фітин до дистанційного кільця, що розташоване посередині гумового ущільнювача.
Кінець наступної труби або фітингу встановіть в з’єднувач з протилежної сторони до упору в дистанційне кільце гумового ущільнювача.
Гвинт закрутіть за допомогою ключа або шуруповерта.
З'єднувальний елемент CV/CE
Послідовність дій при монтажі системи з’єднувальними хомутами CV/CE
Спочатку надіньте гумовий ущільнювач на нижнє закіньчення труби таким чином, щоб дистанційне кільце гумового ущільнювача легко помістилось на торці труби.
Виверніть вільний кінець ущільнювача навиворіт. гумового ущільнювача.
Розмістіть наступну частину труби або фітинг прямо на внутрішнє кільце ущільнювача.
Відгорніть вивернуту частину ущільнювача в першочергове положення.
Встановіть металевий хомут поверх гумового ущільнювача.
Обидва гвинти рівномірно затягніть. Обидві планки хомута повинні стати паралельно, щоб не було перекосу хомута.
Підсилюючий хомут Kombi-Kralle
Послідовність дій при монтажі системи підсилюючими хомутами Kombi-Kralle
Надягніть манжет поверх з’єднувача.
Сегменти з зубцями повинні рівномірно охоплювати трубу зі з’єднувачем. Для цього слід з’єднати сегменти гвинтами вручну якомога щільніше. Слідкуйте, щоб зубці не торскалися металічного хомута.
Затягніть гвинти слідкуючи, щоб частини манжета були паралельними, а відстань між частинами хомута по можливості скрізь була однаковою.
З'єднувальний хомут EK-FIX
За допомогою з’єднувача EK FIX до мережі SML від DN 50 до DN 150 можуть просто і безпечно
під’єднуватися сполучні трубопроводи з таких матеріалів, як поліпропілен за стандартами DIN EN 1451−1 і DIN 19 560−10 і ПЕ-HD за стандартами DIN EN 1519−1 і DIN 19 535−10. Подвійне манжетне ущільнення і велика глибина посадки сприяють високій стійкості труби, що приєднується.
Матеріал: стійкий до гарячої води синтетичний каучук ЕПДМ.
З’єднувачі EK-FIX DN 100 і 150 пристосовані для приєднання пластикових дахових воронок.
Послідовність дій при монтажі з’єднувального елементу EK-FIX
Надягніть муфту на кінець труби і натисніть на неї до упору. Потім закріпіть її на трубі хомутом.
Відірвіть відповідну частину гумової діафрагми, злегка потягнувши плоскогубцями.
Відміряйте глибину входження на приєднуваній трубі, нанесіть на неї змазку і вставте в отвір.
Прокладка чавунних каналізаційних труб в бетоні
Чавунні каналізаційні труби можна прокладати в бетоні. Коефіцієнт температурного розширення чавуну практично рівний коефіцієнту температурного розширення бетону. Оскільки бетон пасивує чавун, ніякої спеціальної захисту від корозії, як для SML труб, так і для фітингів, не потрібно.
Для з’єднання можуть використовуватися стандартні хомути з одним або з двома гвинтами. Труби повинні бути оточені шаром бетону товщиною 5 см з усіх сторін. Під час заливки бетоном на систему діють великі навантаження.
Крім того, при бетонуванні в фундаментну плиту можливий тільки невеликі нахили, тому необхідне якісне попереднє встановлення трубопроводу. Сили, що з’являються під вагою труби і рідини, що протікає в ній, повинні передаватися через хомути в нижні шари бетону, грунту і арматури. Використовуйте опори з різьбових стрижнів навіть у разі незначного нахилу.
Чавунні труби мають властивість спливати на поверхню при заливці бетоном. Тому вони повинні кріпитися хомутами. Рекомендується заповнювати трубопровід водою перед заливкою його бетоном. Якщо трубопровід укладають в водонепроникну бетонну основу, то необхідно, щоб трубу з кожного боку оточував шар бетону товщиною не менше 20 см.
Кріплення трубопроводів SML
Відстань між кріпленнями повинна бути, по можливості, рівномірною, і не перевищувати 2 метрів.Труби довжиною від 2 до 3 м слід закріплювати в двох місцях, а більш короткі труби, в залежності від номінального діаметра в одному або двох місцях. Кріплення повинні розташовуватися на однаковій відстані між з’єднаннями, причому відступ перед і за кожним з’єднанням не може перевищувати 0,75 м.
Горизонтальні системи повинні бути надійно закріплені у всіх місцях зміни напрямку.
Системи, закріплені від коливань, слід через кожні 10−15 м зміцнювати спеціальними кріпленнями, які запобігають їх зміщенню. це забезпечує стабільність і запобігає зміщенню системи в певному напрямку.
Вертикальні трубопроводи також слід зміцнювати не менше ніж через кожні 2 м, тобто в разі висоти поверху 2,50 м слід виконати по 2 кріплення на кожному рівні, у тому числі одне кріплення повинно перебувати поблизу можливих відгалужень.
